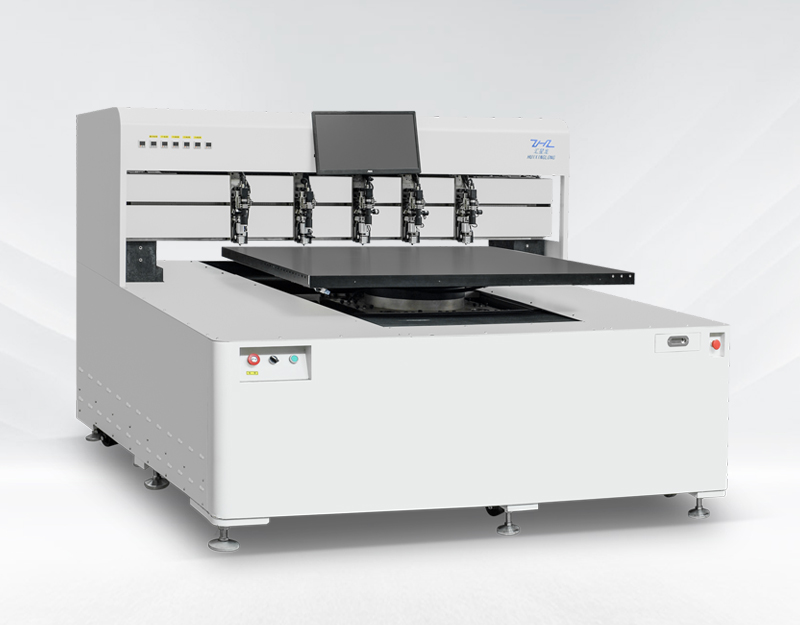

HXL-TFT5Z-1312C型
概要
1.此設備是TP、黑白LCD、TFT、3D眼鏡片高精度玻璃基板切割專用設備，此設備自動化程度較高，具有自動CCD對位，自動切割，自動尋找切割零位并按設置調整切割深度;切割運動平穩、震動小、速度高;可實現方形，長方形，圓形，不規則是圖形切割。此設備采用工控電腦作為主控制系統,抗干擾能力強、故障率低;
2.視覺自動對位系統、自動刀深(調刀)裝置、自動按設定改變每條切割線壓力。
3.切割線的編排應遵循:
①切割線與切割線之間的間距應大于被切玻璃厚度的2到3倍。
②切線相交的線其夾角最好在90土15度。
③凹入形切割要留好玻璃裂片退出敞口空間，一般需要大于30°敞口。
④凸角半徑厚度0.5mm以下R≥3mm、厚度0.5mm以上R≥5mm,
滿足這些條件的產品均會得到良好的效果。
4.玻璃的切割位置、條件、對位的MAKE、切割壓力等可讀取和保
存。
5.程序輸入方式: CAD圖形導入。圖型儲存在電腦硬盤中,并可通
過網線或USB接口(由CAD圖形文件數據導入，本公司僅調用CAD的
DXF格式文件; CAD設計軟件及編輯需要用戶專業人員完成)
設備組成
機器由高精密的機械加工件及天然大理石、電氣控制系統、光學系統、氣路系統和匯星龍獨立自主的軟件系統組成。
全視覺對位五刀切割機參數
名稱 | 型號 | 長*寬*高 |
全視覺對位五刀切割機 | HXL-TFT5Z-1312C型 | 2700mm*2250mm*1700mm |
工作臺高度 | 功率 | 重量約 |
900mm±50mm | AC380V/60hz，L*Φ4，13KW | 3.5T |
機器技術特征
刀數選擇功能 | 下刀控制 | CCD與刀頭同步 |
五刀可任意選擇切換使用 | 電機驅動絲桿精準控制切入量 | CCD跟隨刀頭移動，可實時監控切割線質量 |
可切割尺寸 | 載臺平整度 | 單板可切厚度 |
1300*1200 | ≤±0.05 | 0.15-1.1mm |
下刀加壓方式 | 載臺移動方式 | 刀輪行程設定 |
電機+低摩擦氣缸 | 直線電機 | 可設 |
刀輪行程警示 | 下刀切割深度 | 下刀方式 |
界面文字提示 | 0.001-0.300 | 電機+滾珠導螺桿 |
刀座間隔距離 | 刀深/壓力設定 | 對位方式 |
<85<> | 每刀可設 | 視覺自動對位 |
主要關鍵部件特征及產地
氣缸 | SMC | 日本 |
控制電腦 | 工控機 | 中國 |
刀頭驅動電機 | 雷賽 | 中國 |
Y平臺驅動電機 | 直線電機 | 中國 |
X刀架驅動電機 | 直線電機 | 中國 |
定位絲桿、導軌 | HIWIN | 中國(臺灣) |
CCD相機 | MKC-D130U | MKC定制 |
鏡頭 | MKC-MF150EX | MKC定制 |
電氣壓轉換比例閥 | SMC | 日本 |
